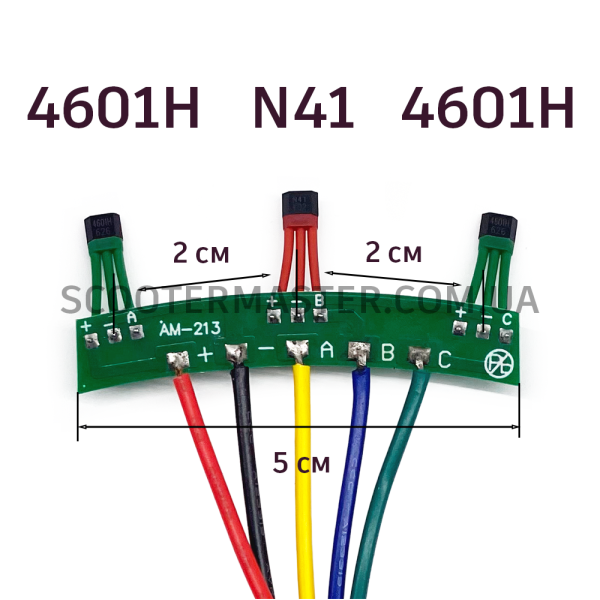

Датчики Холла 4601 N41 4601 на платі для мотора AM-213

Готовий модуль з трьома цифровими датчиками Холла:

2 × US4601 — latching (з фіксацією), середньої чутливості, по краях

1 × N41 — уніполярний, середньої чутливості, у центрі

Призначення:

Підходить для: визначення меж руху магніта (кінцеві положення), реєстрації напрямку обертання або переміщення, побудови простого магнітного енкодера або датчика положення.

Типи та чутливість:

Latching означає, що датчик змінює стан лише при зміні полюса.

Уніполярний — спрацьовує при появі певного полюса й повертається до LOW при його зникненні.

Виводи кожного датчика:

Vcc: живлення (4.5–24 В)

GND: земля

OUT: відкритий колектор (до 20 мА)

Габарити:

Розміри плати: 4.9см, між датчиками 2см.

Можливість кріплення: немає отворів

Переваги:

Надійна фіксація стану крайніми сенсорами 4601 (завдяки latching).

Центральний N41 дозволяє реагувати на один полюс — зручно для швидкого виявлення наближення магніта.

Добре підходить для Arduino, ESP, STM32, Raspberry Pi та інших платформ.

Ця конфігурація дозволяє точно фіксувати проходження магніта та напрямок руху.

Наприклад:

крайні — як тригери входу/виходу або напрямку,

центральний — як індикатор присутності магніта.

Самовивіз з Харкова або доставка по всій Україні.
